Hogyan lehet megakadályozni a homoköntvények zsugorodását?

A homoköntvények zsugorodása egy gyakori és zavaró kérdés, amely jelentősen befolyásolhatja a végtermékek minőségét és teljesítményét. Fájdott homoköntvény -beszállítóként számos alkalommal találkoztam ezzel a problémával, és hatékony stratégiákat dolgoztam ki annak megelőzésére. Ebben a blogban megosztom néhány kulcsfontosságú módszert a homoköntvények zsugorodásának megakadályozására, amelyek segítenek biztosítani a magas színvonalú öntés előállítását.

A zsugorodás megértése homoköntvényekben

Mielőtt belemerülne a megelőzési módszerekbe, döntő fontosságú megérteni, hogy mi okozza a zsugorodást a homoköntvényekben. A zsugorodás akkor fordul elő, amikor az olvadt fém lehűl és megszilárdul. Ahogy a fém folyadékról szilárd állapotra változik, mennyisége csökken. Ha ezt a kötetcsökkentést nem kapják meg megfelelően kompenzálva, akkor olyan zsugorodási hibákhoz vezethet, mint a porozitás, az üregek és a mosogató jelek az öntvényben.

A zsugorodásnak két fő típusa van: a megszilárdulás zsugorodása és az összehúzódás zsugorodása. A megszilárdulás zsugorodása a fázisváltozás során folyadékról szilárdra változik, míg a összehúzódás zsugorodása következik be, amikor a szilárd öntvény továbbra is szobahőmérsékletre hűt.

Tervezési optimalizálás

A zsugorodás megakadályozásának egyik leghatékonyabb módja a casting megfelelő kialakítása. Az öntvény alakja és geometriája nagymértékben befolyásolhatja a fém hűtését és megszilárdulását.

• Egységes falvastagság: Alapvető fontosságú az öntés egységes falvastagságú tervezése. Ha a falvastagság jelentősen változik, a vastagabb szakaszok lassabban lehűlnek, mint a vékonyabbak. Ez a differenciális hűtési sebesség zsugorodást okozhat a vastagabb területeken. Például, ha egy casting vastag főnöke van egy vékony falhoz, akkor a főnök megszilárdulása hosszabb ideig tart, és valószínűleg zsugorodás történik. Ha az öntés során egységesebb falvastagságot biztosítunk, elősegíthetjük az egységesebb hűtést és csökkenthetjük a zsugorodás kockázatát.
• Emelkedő kialakítás: A RISERS további olvadt fém tározók, amelyek az öntvényhez vannak rögzítve. Fő funkciójuk az, hogy extra fémet szállíts az öntéshez, mivel a megszilárdulás során zsugorodik. A kút által tervezett emelőnek elég nagynak kell lennie ahhoz, hogy elegendő olvadt fémet tartson, és az öntözéshez oly módon kapcsolódjon, amely lehetővé teszi a fém zökkenőmentes áramlását azokon a területeken, ahol a zsugorodás valószínűleg bekövetkezik. A emelők mérete, alakja és elhelyezkedése kritikus jelentőségű. Például egy gömb alakú emelkedőnek van a legkisebb felület -és térfogataránya, amely minimalizálja a hőveszteséget és lehetővé teszi, hogy az olvadt fém hosszabb ideig maradjon, és jobb táplálékot biztosítson az öntéshez. Többet megtudhat a homoköntési képességeinkrőlHomoköntő öntödeoldal.

Penész- és magtervezés

A penész és a mag kialakítása szintén létfontosságú szerepet játszik a zsugorodás megelőzésében.

• Penész anyag és tulajdonságok: A penészben használt homok típusa befolyásolhatja az öntés hűtési sebességét. A különböző homoknak eltérő hővezetési képességei vannak. Például, ha a magasabb hővezetőképességű homok használata segíthet az öntés gyorsabban és egyenletesebben lehűlhet, csökkentve a zsugorodás valószínűségét. Ezenkívül fontosak a penész erőssége és permeabilitása. A megfelelő permeabilitással rendelkező penész lehetővé teszi a gázok kiszivárgását az öntési folyamat során, megakadályozva a gázporozitást, amely néha összekapcsolható a zsugorodási hibákkal.

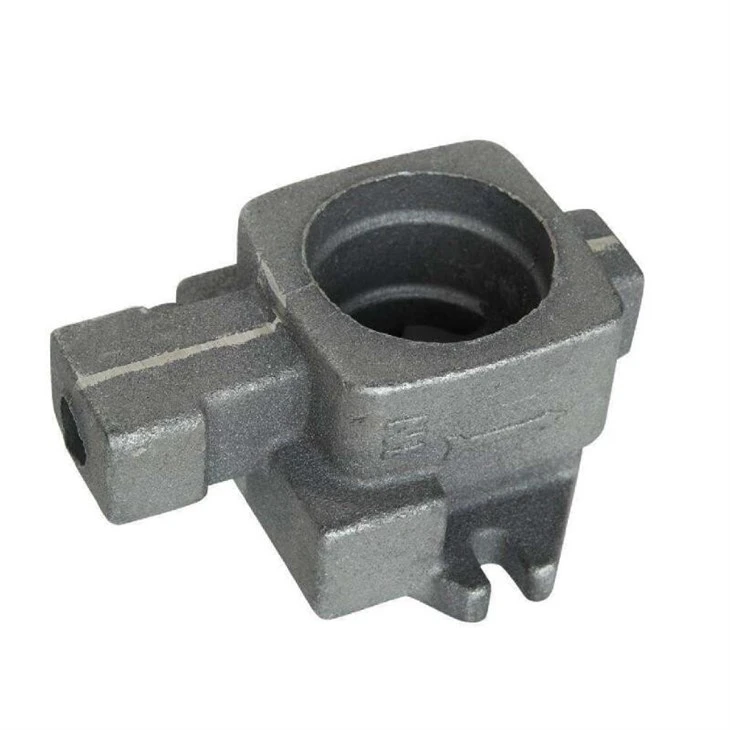

• Alaptervezés: A magokat a belső üregek létrehozására használják az castingban. Tervezésüknek gondoskodnia kell arról, hogy ne akadályozzák az olvadt fém áramlását, vagy nem okoznak helyi forró foltokat. Például, ha egy mag túl nagy, vagy olyan komplex alakja van, amely korlátozza a fémáramlást, akkor egyenetlen hűtéshez és zsugorodáshoz vezethet. A homoköntési megoldásokat kínálunk, beleértve a célokat isVasrészek öntése, ahol a megfelelő alaptervezés döntő jelentőségű.

Öntés és hűtésvezérlés

Az öntési és hűtési folyamatokban a zsugorodás gyakran közvetlenül befolyásolható.

• Öntési hőmérséklet és sebesség: Az olvadt fém öntésének hőmérséklete és az öntési sebesség kritikus tényezők. A fém túl magas hőmérsékleten történő öntése növeli a megszilárdulási időt és a zsugorodás mennyiségét. Másrészt, a hőmérséklet túl alacsonyra öntése a penész hiányos kitöltését okozhatja. A következetes és megfelelő öntési sebesség szintén fontos. A lassú öntési sebesség lehetővé teheti a fém megszilárdulását, mielőtt a penész teljesen meg van töltve, míg a nagyon gyors sebesség turbulenciát és a gáz beillesztését okozhatja.
• Ellenőrzött hűtés: A szabályozott hűtési folyamat végrehajtása elősegítheti a zsugorodás kezelését. Ez magában foglalhatja a hűtőcsatornák használatát a penészben, a külső hűtőberendezések alkalmazását vagy a szigetelő anyagok használatát a hűtés bizonyos területeken történő lelassításához. Például, ha az öntvény egy adott szakasza hajlamos a zsugorodásra, akkor a terület szigetelése lelassíthatja a hűtési sebességet, és lehetővé teszi a fém számára, hogy hatékonyabban táplálkozzon más területeken.

Ötvözött választás

Az ötvözet megválasztása a homoköntvényekben is befolyásolhatja a zsugorodást. A különböző ötvözetek eltérő megszilárdulási tulajdonságokkal és zsugorodási sebességgel rendelkeznek.

• Alacsony - zsugorodási ötvözetek: Néhány ötvözet ismert a viszonylag alacsony zsugorodási sebességről. Például bizonyos alumíniumötvözetek alacsonyabb megszilárdulási zsugorodást mutatnak a többi fémhez képest. Az adott alkalmazáshoz megfelelő ötvözet kiválasztásával csökkenthetjük a zsugorodási hibák kockázatát. A miénkAlumínium homok öntödeKülönféle alumíniumötvözet -öntési lehetőségeket kínál optimalizált zsugorodási tulajdonságokkal.
• Ötvözött módosítás: Bizonyos esetekben az ötvözet összetételének módosítása tovább csökkentheti a zsugorodást. Bizonyos elemek hozzáadása megváltoztathatja az ötvözet megszilárdulási viselkedését, például elősegíti az egységesebb gabonaszerkezetet vagy csökkenti a porozitás kialakulásának tendenciáját.

Minőség -ellenőrzés és ellenőrzés

A rendszeres minőség -ellenőrzés és ellenőrzés elengedhetetlen a lehetséges zsugorodási problémák korai megoldásához.

• Nem - pusztító tesztelés (NDT): Olyan módszerek, mint az ultrahangos tesztelés, az x -sugárellenőrzés és a mágneses részecskék ellenőrzése a belső zsugorodási hibák észlelésére az öntés károsítása nélkül. Az NDT elvégzésével a gyártási folyamat különböző szakaszaiban azonosíthatjuk és kijavíthatjuk az összes problémát, mielőtt az öntés befejeződik.
• Dimenziós ellenőrzés: Az casting méretének mérése szintén fontos. A zsugorodás miatt az öntvény eltér a megadott méretektől. Ha összehasonlítjuk a tényleges dimenziókat a tervezési előírásokkal, meghatározhatjuk, hogy van -e túlzott zsugorodás, és megteszünk -e megfelelő korrekciós intézkedéseket.

Következtetés

A homoköntvények zsugorodásának megakadályozása átfogó megközelítést igényel, amely magában foglalja a tervezés optimalizálását, a penész- és magtervezést, az öntés és a hűtés vezérlését, az ötvözet kiválasztását és a minőség -ellenőrzést. Mint homoköntvény beszállítója, elkötelezettek vagyunk azért, hogy ezeket a bevált gyakorlatokat használjuk az öntvényeink legmagasabb minőségének biztosítása érdekében.

Ha magas színvonalú homoköntvényekre van szüksége, és meg szeretné vitatni az Ön konkrét igényeit, arra ösztönözzük, hogy keresse fel velünk a beszerzési tárgyalásokat. Szakértői csapatunk készen áll arra, hogy segítsen Önnek a projekt legjobb homoköntési megoldásainak megtalálásában.

Referenciák

• Campbell, J. (2003). Öntvények. Butterworth - Heinemann.
• Flemings, MC (1974). Megszilárdulás feldolgozása. McGraw - Hill.
• Kalpakjian, S., és Schmid, SR (2006). Gyártásmérnöki és technológia. Pearson Prentice Hall.
